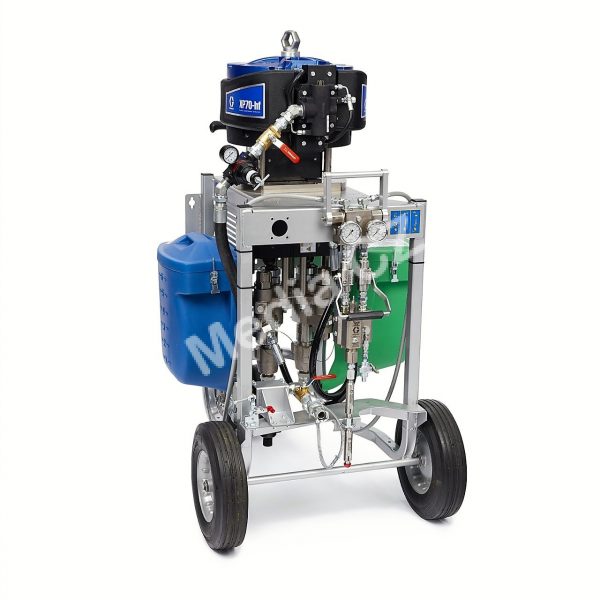

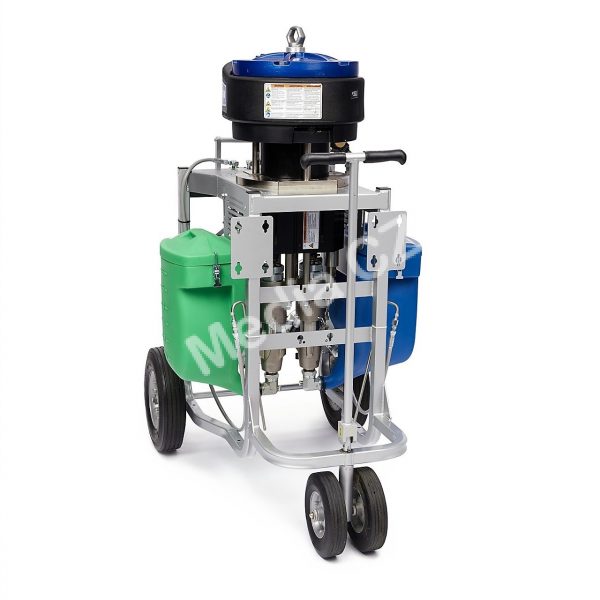

GRACO XP70-hf™ (High Flow), vozík, směšovací poměr 1:1, zásobníky, stříkací pistole XTR

0 z 5

Produkt na dotaz

Dotázat se

Vytisknout produkt

Snadné a hospodárné stříkání dvousložkových materiálů. Systém XP (572102) kombinuje oblíbené stříkací zařízení XP70 s výkonným vzduchovým motorem XL 10000. Kombinací těchto dvou technologií získáte větší průtok – rychlejší práci a menší opotřebování. Zařízení GRACO XP70-hf je navrženo pro větší průtok a je skvělé pro aplikace, ve kterých chcete stříkat s více pistolemi nebo s větší velikostí trysek.

Flexibilní možnosti nastavení směšovacího poměru, tlaku a průtoku – zvolte správný systém pro aplikaci. Pokud občas měníte materiály, stříkací zařízení GRACO XP jsou tou správnou volbou. S jejich pomocí totiž můžete měnit směšovací poměr jednoduše záměnou z jednoho nebo obou spodních částí čerpadla. K dispozici pro směšovací poměry 1:1, 1,5:1, 2:1, 2,5:1, 3:1 a 4:1. Výhody: snížení odpadního materiálu, žádné další vyhazování nepoužitého smíchaného materiálu na konci dne, šetří peníze tím, že spotřebovává méně čisticího rozpouštědla, konzistentní kvalita materiálu – žádné další dohady nebo lidské chyby v odměřování materiálů, snadná obsluha – vyžaduje se minimální školení, snížené náklady na údržbu, dimenzováno pro tlak 500 bar pro zpracování viskózních materiálů a dlouhé délky hadic.

Typické aplikace

sanace ocelových a betonových konstrukcí
výroba kolejových vozidel
výroba ocelových konstrukcí
kontejnery, palety, nádrže, zásobníky

Materiály

2K uretany, polyuretany
2K epoxidy (středně viskózní)
2K akryláty
2K polyestery
2K tmely aplikované vytlačováním (nízkovizkozní)

Technická data

Celková hloubka (mm) 1321
Celková výška (mm) 1575
Celková šířka (mm) 889
Délka hadice (m) 10.7
Hladina akustického tlaku (dB(A)) 86.8
Hmotnost (kg) 220
Kompatibilní materiál Ochranné nástřiky, Základová barva, Epoxidy, Polyuretan, Dvousložkový nástřik, Rozpouštědla
Maximální cyklická rychlost (cykly/min) 40
Maximální délka hadice (m) 91.4
Maximální pracovní tlak (bar) 490
Maximální provozní teplota (°C) 54
Maximální průtok (l/min) 11.36
Maximální stříkací tlak (bar) 500
Maximální teplota kapaliny (°C) 71
Maximální tlak vzduchu (bar) 6.9
Maximální viskozita kapaliny (cP) 20000
Maximální vstupní tlak vzduchu (bar) 6.9
Minimální viskozita kapaliny (cP) 200
Modifikace Montáž na vozík se zásobníkem 26,5 l
Počet katalyzátorů 1
Počet nádrží 2
Počet pryskyřicových barev 1
Počet redukcí 0
Přesnost míchání (%) +/- 5
Smáčený materiál Uhlíková ocel s bezproudovým poniklováním, Pokovená uhlíková ocel, Nerezová ocel, Karbid, Acetal, UHMWPE, Nylon, PTFE plasty odolné vůči rozpouštědlům, PTFE s uhlíkovou náplní, Hliník
Směšovací poměr 1:1
Série XP70-hf
Typ Stříkací zařízení pro vícesložkové materiály
Typ aplikátoru Automatické Airless
Typ měření Fixní mechanické objemové
Typ produktu Vícekomponentní
Typ proplachování Rozpouštědlo
Typ složky Vícesložkové
Typ závitu vstupu kapaliny NPSM
Typ závitu vstupu vzduchu NPSM
Typ závitu výstupu kapaliny NPT
Velikost vstupu kapaliny (in) 1-1/4
Velikost vstupu vzduchu (in) 1
Velikost výstupu kapaliny (in) 1/2
Vnější/vnitřní závit vstupu kapaliny samec
Vnější/vnitřní závit vstupu vzduchu samec
Vnější/vnitřní závit výstupu kapaliny samice
Zahrnuje Vzduchový motor, Spodní části čerpadla, Vozík, Stříkací pistole, Přívodní hadice, Nádobka
Zdroj pohonu Pneumatický
